Raffstore / Aussenjalousie Zetta 70
157,82 €*
% 175,35 €* (10% gespart)Sofort verfügbar, Lieferzeit: 20 - 30 Arbeitstage
- Anlagenauswahl: Raffstoren Zetta einteilige Anlage
- Lamellen- Auswahl: Zetta 70
- Ausführungsvariante: Normale Ausführung
- Lamellenfarben: RAL 1015 Hellelfenbein
- Wendung der Unterleiste : Unterleiste grade
- Deckblech: ohne Deckblech
- Seitenführung: Aufputz Führungsleiste
- Art der Führung: Kunststoffzapfen
- Führungsschienen Montageart: Führungs-Schienen für Einzel-Montage
- Führungsschienen Auswahl: FS einfach P018/10
- Farbe der Führungsschienen und Halter: RAL 1015 Hellelfenbein
- Farbe Leiterkordel/Aufzugsband: Grau
- Raffstore Halter: Halter verstellbar Click 165 - 223mm P009/2
- Abdeckplattenverlängerung: ohne Verlängerung
- Raffstoren Antrieb: Handkurbel
- Kurbelauswahl: ohne Kurbel
- Getriebeart: Getriebe 4-kant mit Verlängerung
- Getriebeposition: aussenliegend
- Führungsschienenhalter: Ausführung 05 (171-295 mm) P021/4
- Antriebsmontageseite von Innen gesehen: Links
Produktnummer:
SW12361
Anlagenauswahl
Wählen Sie zwischen ein und mehrteiligen Anlagen.
Raffstoren Zetta einteilige Anlage
Raffstoren Zetta zweiteilige Anlage
Raffstoren Zetta dreiteilige Anlage
Lamellen- Auswahl
Zetta 70
Anlageneinteilung (mm)
Maßeingabe:
Breite = gesamte Breite des Raffstores
Höhe = gesamte Höhe des Raffstores inclusive Blende.
Breite = gesamte Breite des Raffstores
Höhe = gesamte Höhe des Raffstores inclusive Blende.
Breite 1
mm
Höhe 1
mm
Ausführungsvariante
Wählen Sie hier zwischen dem Standard oder dem Duo System.
Das Duo-System ermöglicht einen gleichzeitig unterschiedlichen Lamellen-Kippwinkel des oberen und unteren Jalousien Teil und sorgt für eine viel größere Abschirmungsvariabilität,
Geeignete Lösung
Normale Ausführung
Lamellenfarben
Wählen Sie die Farbe der Lamellen Ihrer Jalousie aus.
RAL 1015 Hellelfenbein
RAL 6005 Moosgrün
RAL 7016 Anthrazitgrau
RAL 7016 Anthrazitgrau-Struktur
RAL 7022 Umbragrau
RAL 7035 Hellgrau
RAL 7038 Achatgrau
RAL 7048 Perlgrau
RAL 8014 Braun
RAL 9005 Schwarz
RAL 9006 Weißaluminium
RAL 9006 Weißaluminium Struktur
RAL 9007 Graualuminium
RAL 9010 Reinweiß
RAL 9016 Verkehrsweiß
VSR 780 Bronze
DB 702 Grau
RAL 3004 Purpurrot
RAL 5002 Ultramarineblau
RAL 7021 Schwarzgrau
W 210 Goldeiche Struktur
DB 703 Dunkelgrau

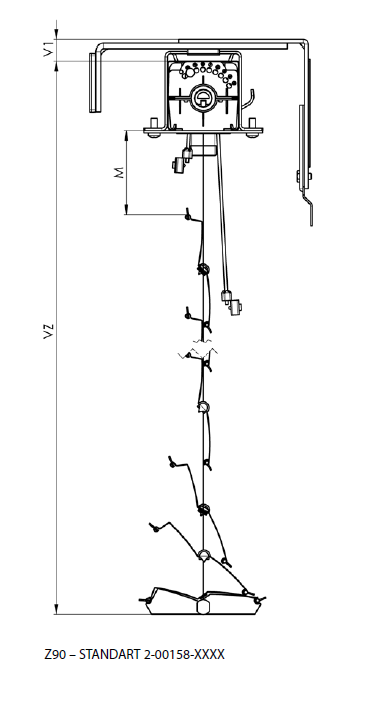

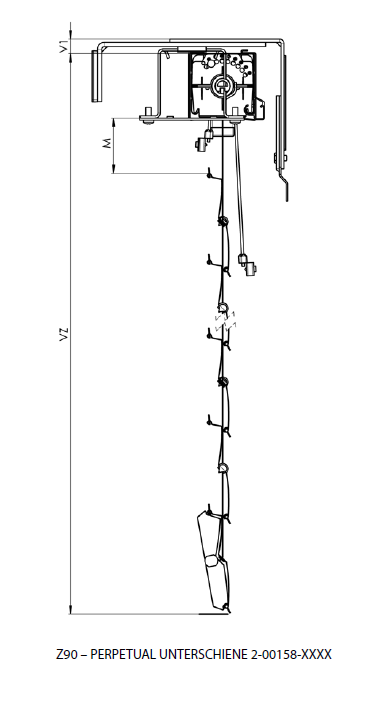

Wendung der Unterleiste
Suchen Sie aus ob die Unterschiene mit wendet oder grade aufliegt. Für eine vollständige Verdunkelung muss die Unterschiene mit wenden.
Unterleiste grade
Unterleiste wendet mit
Farbe der Unterleiste
Wählen Sie die Farbe der Unterleiste aus. In den meisten Fällen wird die Farbe genommen, die beim Deckblech gewählt wird.
RAL 1015 Hellelfenbein
RAL 6005 Moosgrün
RAL 7016 Anthrazitgrau
RAL 7016 Anthrazitgrau-Struktur
RAL 7022 Umbragrau
RAL 7035 Hellgrau
RAL 7038 Achatgrau
RAL 7048 Perlgrau
RAL 8014 Braun
RAL 9005 Schwarz
RAL 9006 Weißaluminium
RAL 9006 Weißaluminium Struktur
RAL 9007 Graualuminium
RAL 9010 Reinweiß
RAL 9016 Verkehrsweiß
VSR 780 Bronze
DB 702 Grau
RAL 3004 Purpurrot
RAL 5002 Ultramarineblau
RAL 7021 Schwarzgrau
W 210 Goldeiche Struktur
DB 703 Dunkelgrau
Deckblech
Sofern Sie die Bauvorbereitung für die Jalousien nicht direkt im Fassadenputz durchgeführt haben, dann müssen Sie die hochgezogenen Lamellen mit einem Deckblech schützen. Wählen Sie die gewünschte Ausführung aus.
Ausführung T2
Ausführung T4
Ausführung T4u/1
Seitenführung
Montage-Typ mit vorgebohrten Löchern
Aufputz Führungsleiste
Unterputz Führungsleiste
ohne Führungsschienen/Seilführung
Art der Führung
Wählen Sie das Material der Seitenführung
Kunststoffzapfen
Metallzapfen
Führungsschienen Montageart
Wählen Sie hier die Art Ihrer Schiene aus!
Führungs-Schienen für Einzel-Montage
Führungs-Schienen für Gruppenmontage
Führungsschienen Auswahl
FS einfach P018/10
FS für Laibung P018/2
FS rund einfach P018/4
FS STS P016/1
Führungsschienenhalter
Wählen Sie hier aus, wie lang Ihre Führungsschienenhalter sein sollen!
Ausführung 01 (55-74 mm) P021
Ausführung 02 (75-102 mm) P021/1
Ausführung 03 (103-154 mm) P021/2
Ausführung 04 (103 - 170 mm) P021/3
Ausführung 05 (171-295 mm) P021/4
Farbe der Führungsschienen und Halter
Wählen Sie die Farbe Führungsschienenhalter aus.
RAL 1015 Hellelfenbein
RAL 6005 Moosgrün
RAL 7016 Anthrazitgrau
RAL 7016 Anthrazitgrau-Struktur
RAL 7022 Umbragrau
RAL 7035 Hellgrau
RAL 7038 Achatgrau
RAL 7048 Perlgrau
RAL 8014 Braun
RAL 9002 Grauweiß
RAL 9005 Schwarz
RAL 9006 Weißaluminium
RAL 9006 Weißaluminium Struktur
RAL 9007 Graualuminium
RAL 9010 Reinweiß
RAL 9016 Verkehrsweiß
VSR 780 Bronze
DB 702 Grau
DB 703 Grau (dunkel perl)
RAL 3004 Purpurrot
RAL 5002 Ultramarineblau
RAL 7021 Schwarzgrau
W 210 Goldeiche Struktur
Farbe Leiterkordel/Aufzugsband
Wählen Sie hier die Farbe Ihrer Stoffkomponenten aus!
Grau
Schwarz
Raffstore Halter
Suchen Sie den Halter für den Raffstore aus
Aufhängevorichtung P002/10
Aufhängevorrichzung mit Click P002/32
Halter fest Click 133mm P009
Halter verstellbar Click 106 - 163mm P009/1
Halter verstellbar Click 165 - 223mm P009/2
Abdeckplattenverlängerung
Raffstoren Antrieb
Wählen Sie hier die Antriebsart aus!
Geiger GJ 56 mit mechanischem Endschalter
Somfy J4 IO Protect Homecontrol
Motor Isotra Basic
Handkurbel
Kurbelauswahl
Wählen Sie hier die Art der Kurbel aus. Die Kurbel wird der Höhe des Raffstores angepasst. Wenn Sie keine Kurbel auswählen, wird der Hersteller kein Getriebe und keine Vorbereitung für Kurbel Produzieren.
Getriebeart
Getriebe 4-kant
Getriebe 6-kant
Getriebe 4-kant mit Verlängerung
Getriebeposition
Bündig mit Aussenkannte
innenliegend
aussenliegend
Angabe in mm mit + / - Vorzeichen
0 - Getriebeachse ist bündig mit der Außenkante von der Oberschiene. Soll das Getriebe in der Oberschiene eingeschoben sein, den Wert mit dem Minuszeichen angeben, soll es außenliegend sein, den Wert mit Pluszeichen eingeben.
Antriebsmontageseite von Innen gesehen
Suchen sie hier die Antriebsmontageseite von innen gesehen aus.
Links
Rechts
Bestätigung der Maßeingabe
Die von mir gemachten Angaben zu den Maßen der Anlage sind das Komplettmaß inclusive Schienen und des Kasten.
Das bestätige ich hiermit.
Die Konfiguration ist unvollständig oder fehlerhaft.
In den Warenkorb legen
Konfigurations-Fehler
Breite 1
Das Pflichtfeld Breite 1 ist nicht ausgefüllt!
Das Pflichtfeld Breite 1 ist nicht ausgefüllt!
Höhe 1
Das Pflichtfeld Höhe 1 ist nicht ausgefüllt!
Das Pflichtfeld Höhe 1 ist nicht ausgefüllt!
Bestätigung der Maßeingabe
Das Pflichtfeld Bestätigung der Maßeingabe ist nicht ausgefüllt!
Das Pflichtfeld Bestätigung der Maßeingabe ist nicht ausgefüllt!
Ihre Konfiguration
Anlagenauswahl:
Raffstoren Zetta einteilige Anlage
Raffstoren Zetta einteilige Anlage
Lamellen- Auswahl:
Zetta 70
Zetta 70
Ausführungsvariante:
Normale Ausführung
Normale Ausführung
Lamellenfarben:
RAL 1015 Hellelfenbein
RAL 1015 Hellelfenbein
Wendung der Unterleiste :
Unterleiste grade
Unterleiste grade
Deckblech:
ohne Deckblech
ohne Deckblech
Seitenführung:
Aufputz Führungsleiste
Aufputz Führungsleiste
Art der Führung:
Kunststoffzapfen
Kunststoffzapfen
Führungsschienen Montageart:
Führungs-Schienen für Einzel-Montage
Führungs-Schienen für Einzel-Montage
Führungsschienen Auswahl:
FS einfach P018/10
FS einfach P018/10
Farbe der Führungsschienen und Halter:
RAL 1015 Hellelfenbein
RAL 1015 Hellelfenbein
Raffstore Halter:
Halter verstellbar Click 165 - 223mm P009/2
Halter verstellbar Click 165 - 223mm P009/2
Abdeckplattenverlängerung:
ohne Verlängerung
ohne Verlängerung
Raffstoren Antrieb:
Handkurbel
Handkurbel
Kurbelauswahl:
ohne Kurbel
ohne Kurbel
Getriebeart:
Getriebe 4-kant mit Verlängerung
Getriebe 4-kant mit Verlängerung
Getriebeposition:
aussenliegend
aussenliegend
Führungsschienenhalter:
Ausführung 05 (171-295 mm) P021/4
Ausführung 05 (171-295 mm) P021/4
Produktinformationen "Raffstore / Aussenjalousie Zetta 70"

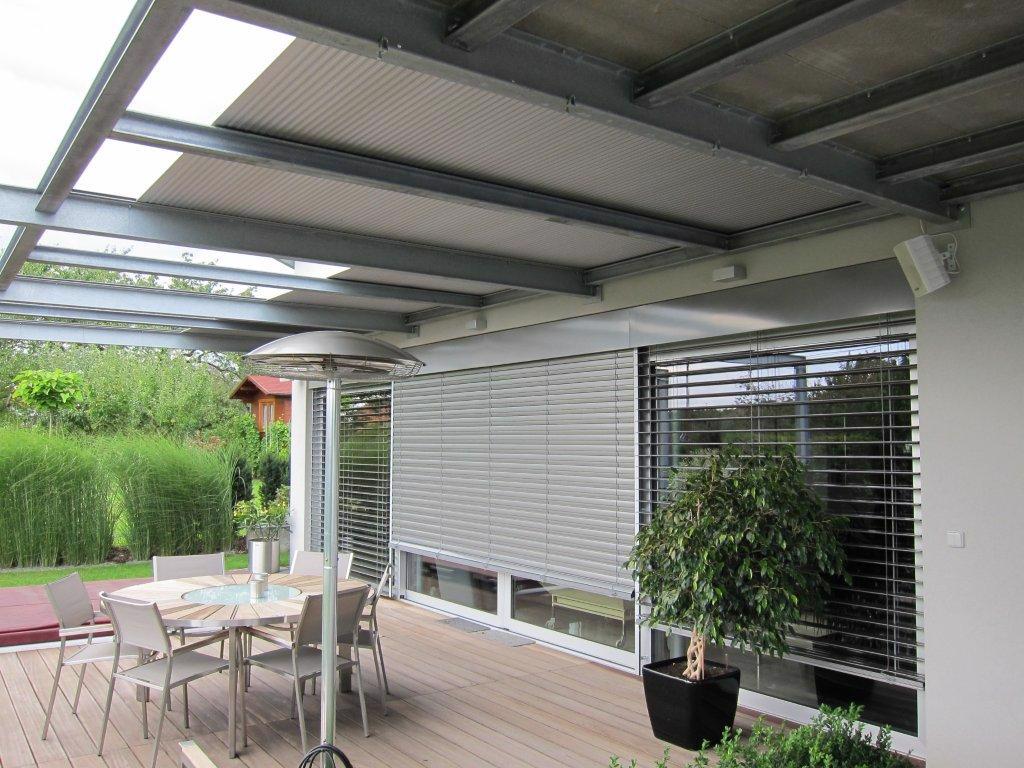

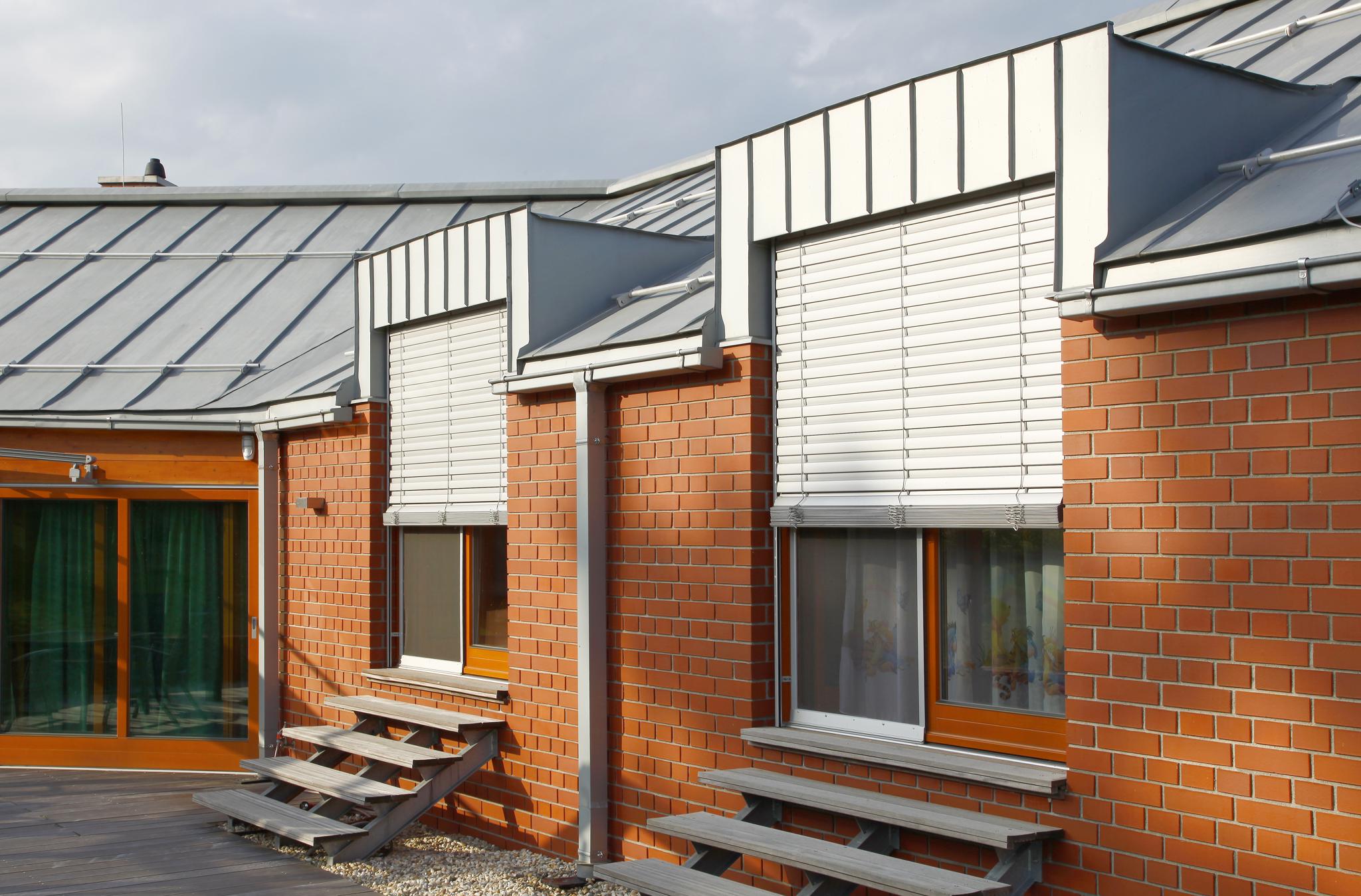

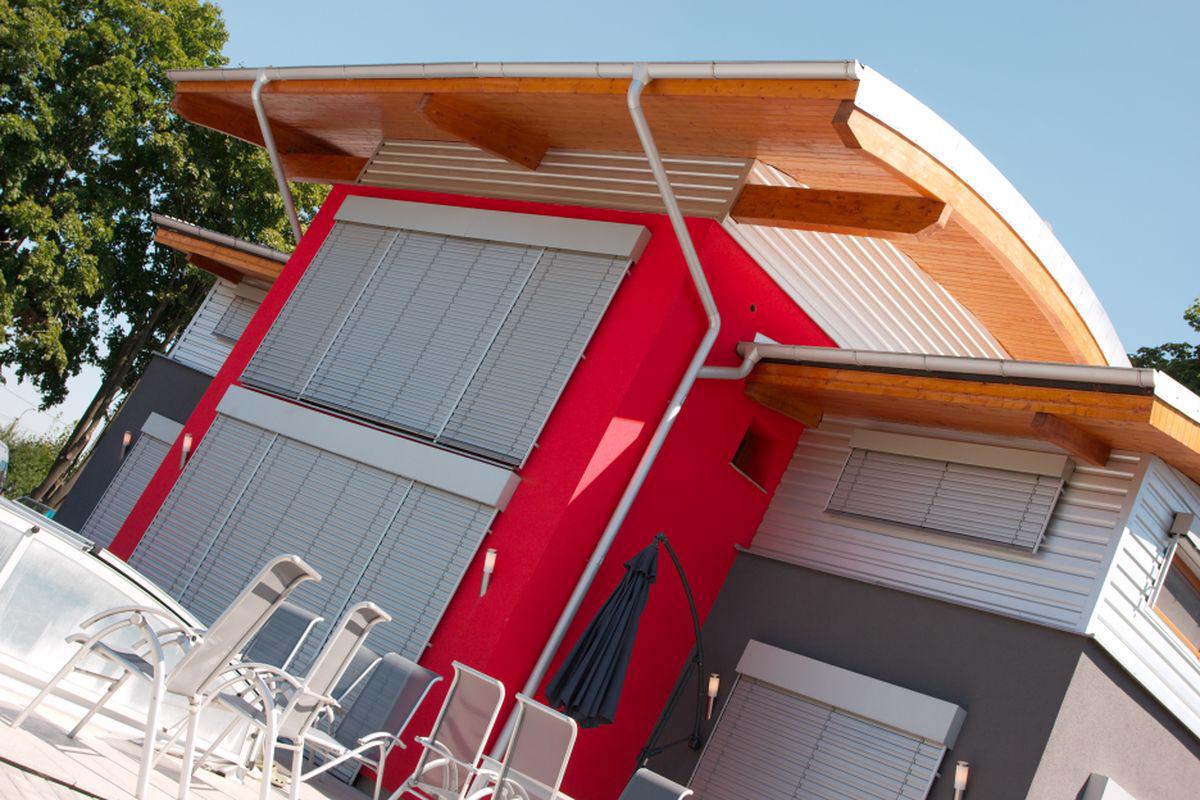

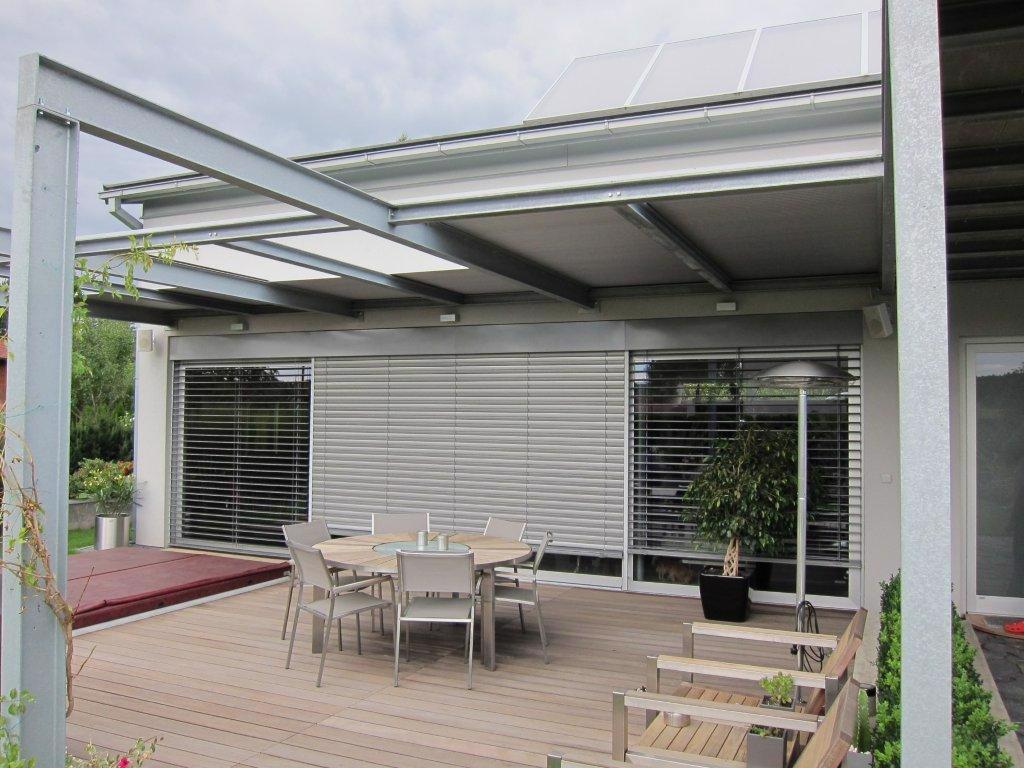

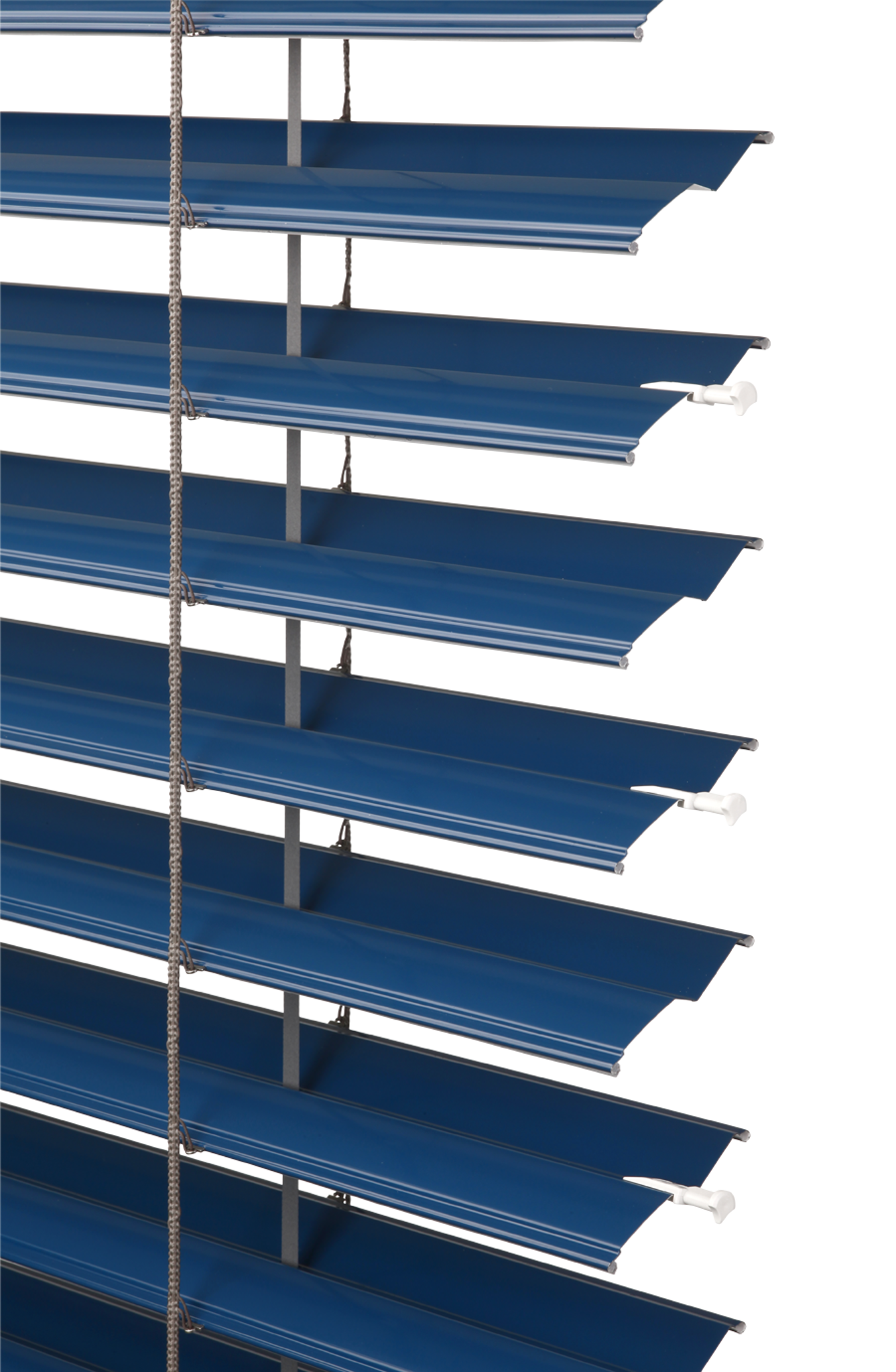

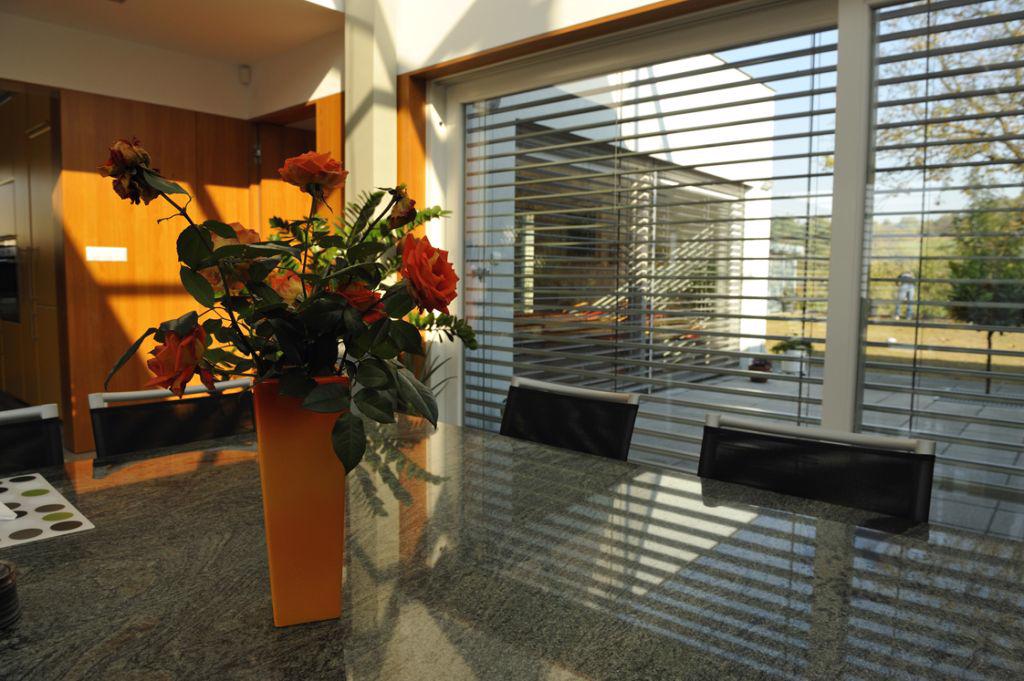

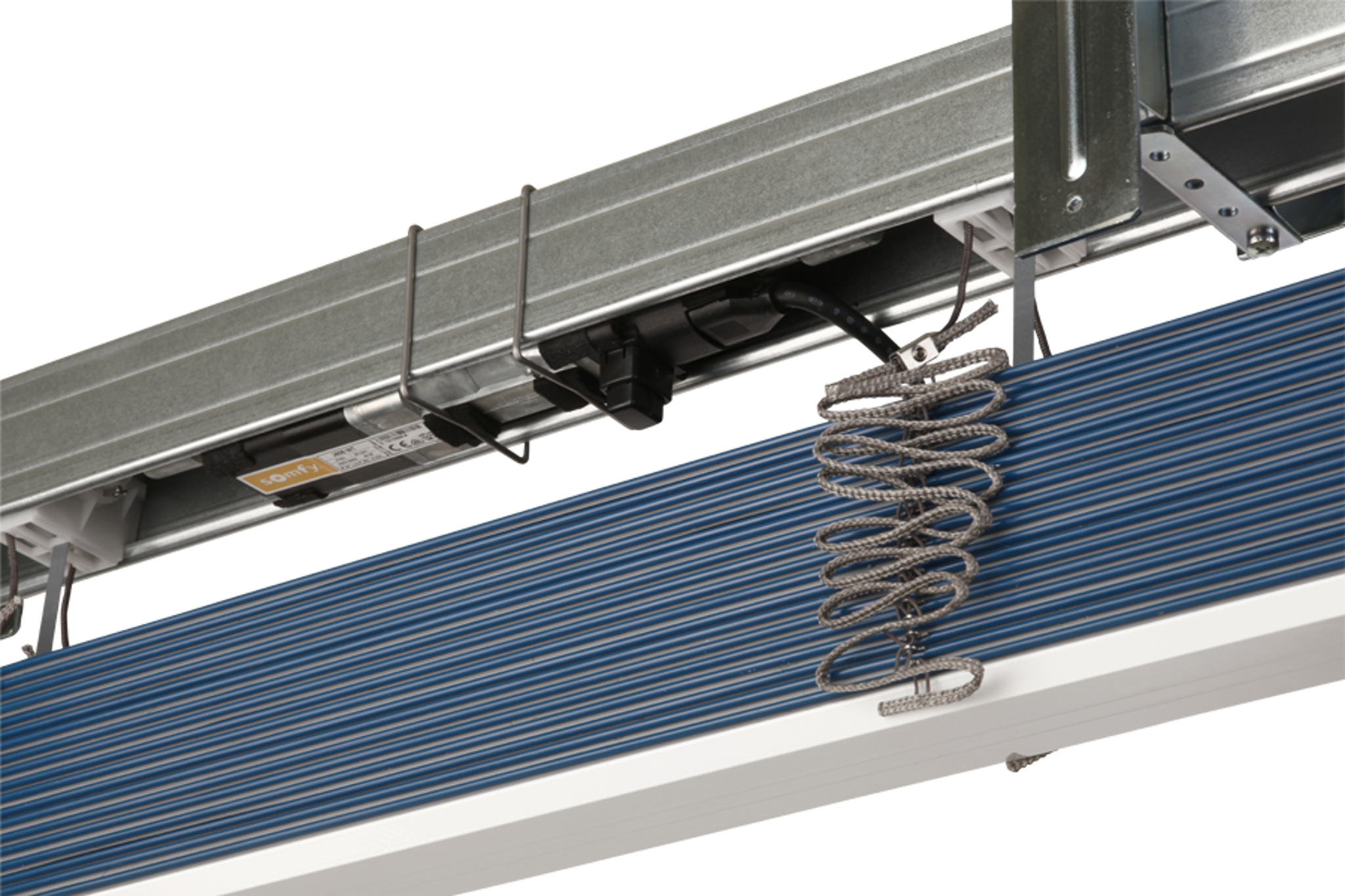

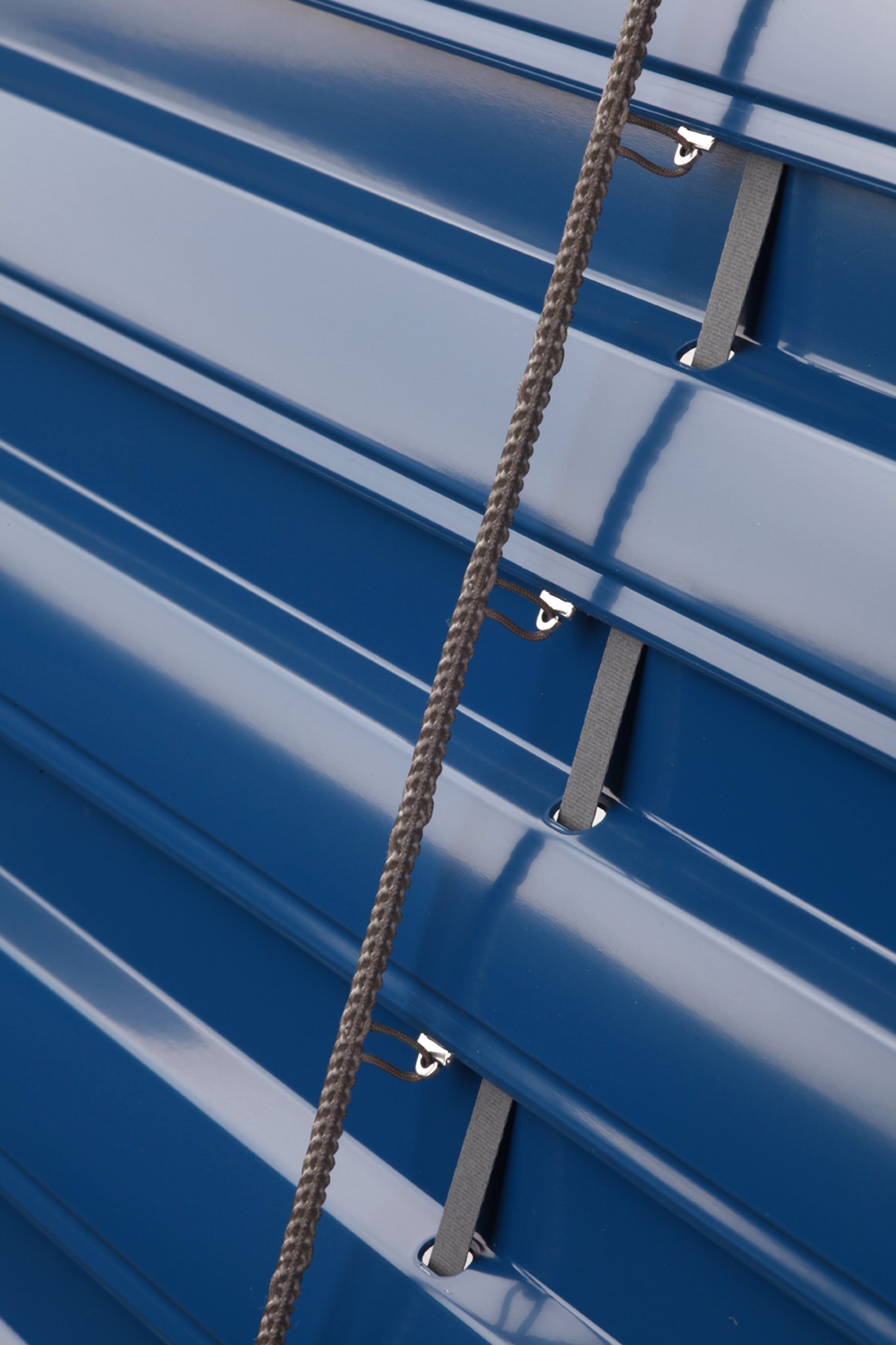

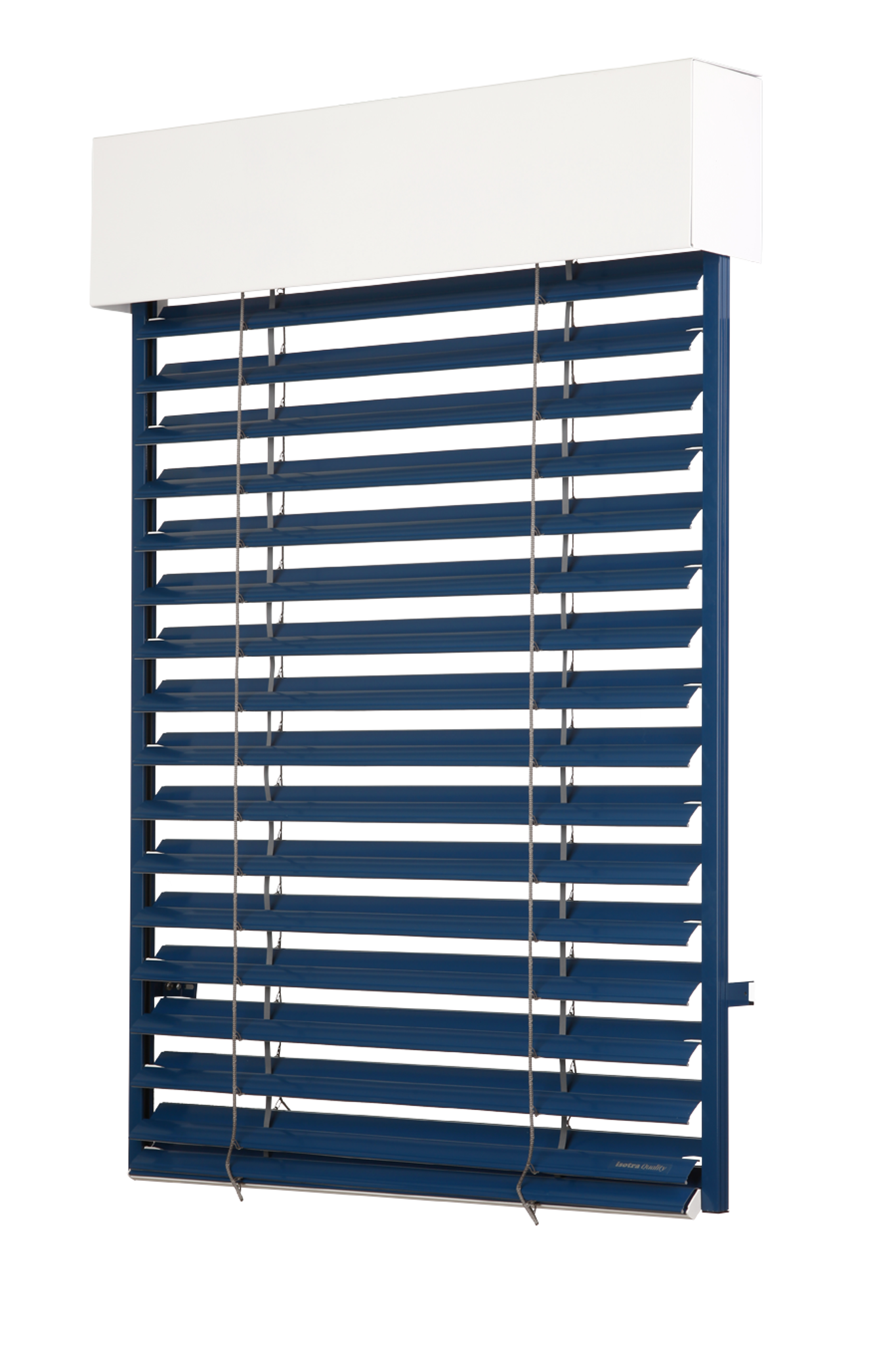

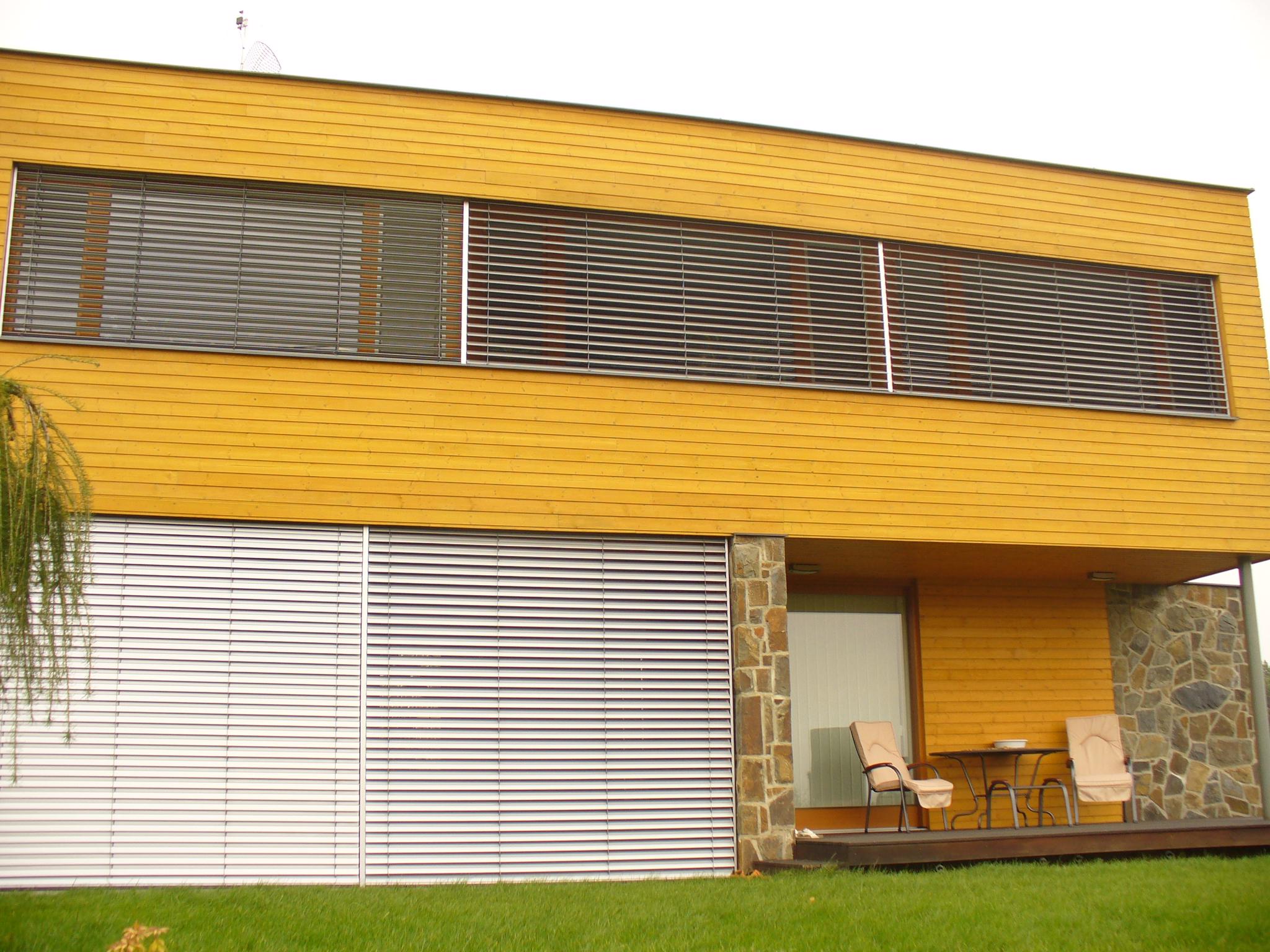

Die horizontale Außenjalousie Zetta 70 ist gemeinsam mit der Außenjalousie Zetta 90 die technologisch ausgereifteste Jalousie im Bereich der Außenbeschattungstechnik, geeignet zur Verschattung von Einfamilienhäusern und Bürogebäuden. Die Lamellen einer Breite von 7 cm haben die Form des Buchstabens „Z“. in geschlossenem Zustand bilden die Lamellen eine einheitliche Fläche, die eine perfekte Verschattung garantiert, wobei der eingepresste Gummi über die gesamte Länge der Lamelle den wärmeregulierenden Effekt der Jalousie erhöht. Die Aluminiumführungsleisten gewährleisten die Stabilität der Jalousie im Wind und sind ein unterstützendes Element für die Sicherung des Hauses gegen Einbruch. Die Variabilität der Montage, das moderne bis technische Design und die vollkommene Verschattung machen aus dieser horizontalen Außenjalousie ein einzigartiges Verschattungselement für sämtliche Objekttypen.
- hoher Verschattungsgrad
- wärmeregulierender und Schutzeffekt
- verringerter Außenlärmpegel
- unteres Profil aus extrudiertem Aluminium
- Möglichkeit der elektrischen Bedienung
- Geräuscharmut der Jalousie (eingepresster Gummi)
- maximale garantierte Fläche bis zu 18 m2
 |
 |
 |
| Montage der Jalousie in einen bereitgestellten Schacht. (Wand/Decke) | Montage der Jalousie in die Fensterleibung an den Fensterrahmen. (Decke/Wand) | Montage der Jalousie in die Fensterleibung an einem Erweiterungsprofil. (Decke/Wand) |
Diese drei Typen der Montage können in zwei Varianten erfolgen: Verkleidungsbox sichtbar / Verkleidungsbox kaschiert im Wärmedämmsystem oder in der Fassade.
Spezifische Montage
- Selbsttragende Ausführung (Befestigung der Jalousie an den Führungsleisten)
- Fassadenausführung (runde Kassette; Montage an der Fassade)
- Montage in den Sturz Heluz (eingelassene Führungsleisten)
- Montage in den Sturz Porotherm (geeignet für die selbsttragende Ausführung)
- Die selbsttragende Jalousie mit dem Ballen außerhalb des Kanals
Mit der Montage in den Sturz ist bereits in der Phase der Projektierung des Einfamilienhauses zu rechnen.
Spezifische Montage
- Selbsttragende Ausführung (Befestigung der Jalousie an den Führungsleisten)
- Fassadenausführung (runde Kassette; Montage an der Fassade)
- Montage in den Sturz Heluz (eingelassene Führungsleisten)
- Montage in den Sturz Porotherm (geeignet für die selbsttragende Ausführung)
- Die selbsttragende Jalousie mit dem Ballen außerhalb des Kanals
Mit der Montage in den Sturz ist bereits in der Phase der Projektierung des Einfamilienhauses zu rechnen.
